當前的霧化設備產業正經歷一場「螢幕革命」。從最初的簡易指示燈，到 0.96 吋黑白螢幕，再到如今動輒全彩、觸控甚至具備動態 UI 效果的大螢幕時代。然而，對於硬核玩家而言，一個揮之不去的疑慮隨之而來：當螢幕佔據了更多的視覺空間，是否也侵蝕了原本屬於發熱元件的能量分配？

這不僅僅是電池容量的問題，更是智慧晶片在毫秒級別內的「電源調度藝術」。本文將深入核心主板，拆解大螢幕背後的電力平衡邏輯。

一、權利分配：核心輸出與顯示系統的層級架構

在智慧晶片的底層演算法中，電源分配遵循嚴格的優先順序。核心霧化輸出永遠處於「一級優先」，而顯示系統則被歸類為「二級負載」。

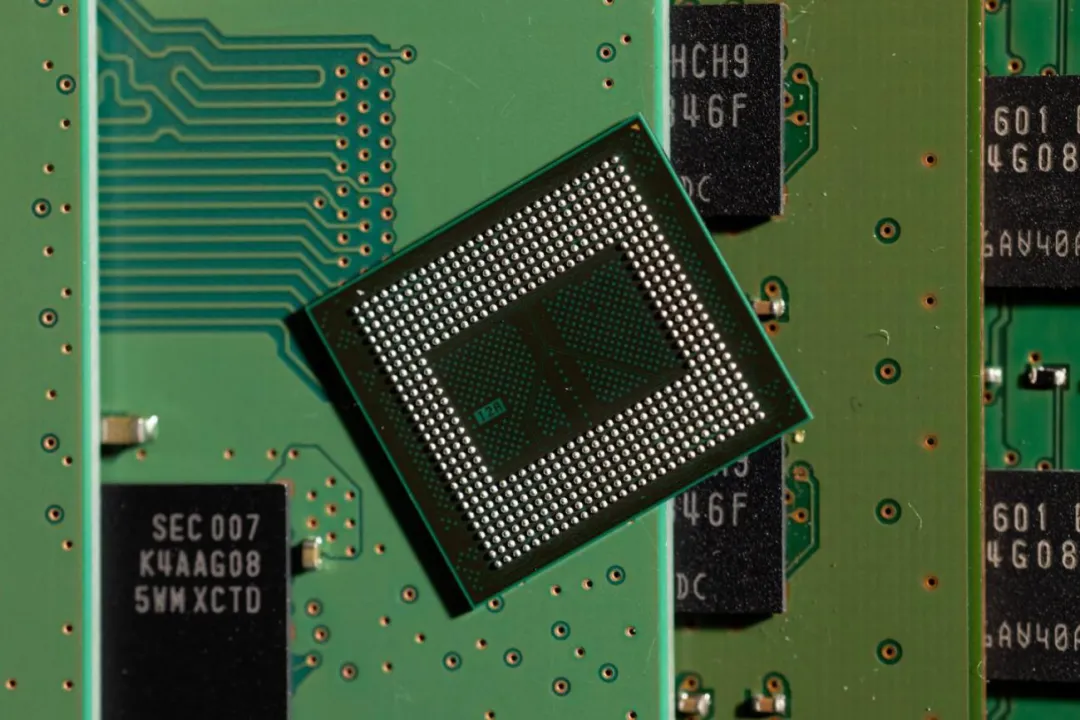

現代高階晶片（如進階版 DNA 或智慧交互芯片）採用了多軌 DC-DC 轉換架構。這意味著顯示模組與加熱驅動模組擁有獨立的供電路徑。當玩家按下啟動鍵時，晶片會瞬間鎖定顯示功耗，確保所有湧現的強大電流能無損地導向線圈，避免因螢幕刷新而產生的電壓抖動。這種「資源隔離」是保證大螢幕設備依舊具備強勁爆發力的物理基礎。

二、智慧功耗策略：如何實現「看不見的節能」？

為了在大螢幕與長續航之間找到平衡點，晶片端引入了多項智慧調節技術：

• 動態刷新率調節 (Variable Refresh Rate)： 在靜態顯示參數時，晶片會自動調低螢幕刷新率，降低主控端的運算頻率，從而節省基礎功耗。
• LDO 低功耗線性穩壓： 針對顯示模組，使用更高效率的低壓降穩壓器，確保在低電量狀態下，螢幕顯示依然清晰且不影響核心電壓。
• 即時負載監控： 晶片每秒進行上千次採樣，當偵測到螢幕處於待機或非交互狀態時，會迅速進入微安級別的「深睡模式」，實現毫秒級喚醒。

三、UI 交互的美學：數據視覺化與心理續航

從分享視角來看，大螢幕的價值不在於炫技，而在於「掌控感」。智慧晶片將原本抽象的輸出數值、線圈阻值與剩餘電量轉化為精確的圖形化數據。

優質的晶片會在 UI 設計上做「減法」。例如，在啟動瞬間，螢幕會切換至低功耗的高對比度模式，僅顯示核心參數。這不僅是為了節能，更是為了降低玩家的視覺冗餘，讓每一次交互都精準地指向使用體驗。這種「心理續航」的優化，讓玩家感覺設備更聰明、更可靠。

四、未來展望：氮化鎵與 AI 晶片的跨界融合

展望未來，我們預期看到更多氮化鎵（GaN）技術進入主板控制區，這將進一步縮小電源模組體積並提升轉換效率。同時，AI 演算法將學習玩家的使用習慣，在不同時間段自動切換顯示模式與輸出策略，真正實現「按需分配」的智慧電力生態。
